Pnömatik taşıma alanında 10 yılı aşkın deneyimiyle Shandong Headpowder, tam zincir sistemler, ekipman ve fanlar sunmakta ve ulusal anahtar teslim toz mühendisliği projelerini üstlenmektedir.

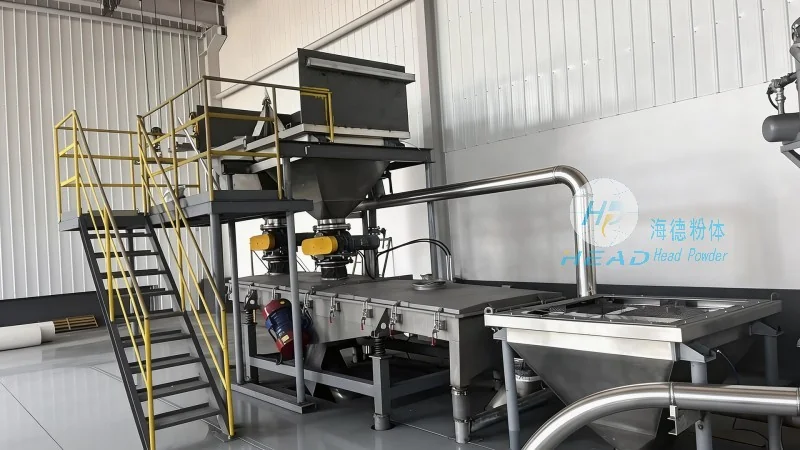

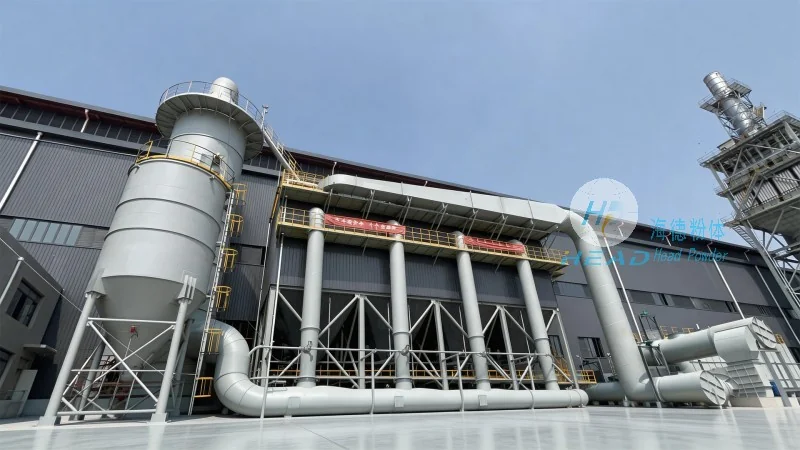

Bu makale, Xinjiang’daki Karamay’deki bir petrokimya şirketinde uygulanan koyu faz pnömatik taşıma projesinin kapsamlı bir vaka çalışmasını sunmaktadır. Proje, kaba katı maddeler için koyu faz pnömatik taşıma sistemleri konusunda uzman olan önde gelen bir mühendislik firması olan Shandong Headpowder Engineering Co., Ltd. tarafından başarıyla tamamlanmıştır. Bu projenin temel amacı, rafineri kompleksindeki uzun mesafelerde sıvı katalitik kırma (FCC) katalizör partiküllerini taşımada karşılaşılan özel zorlukları aşabilecek güvenilir, uzun mesafeli, yüksek kapasiteli bir katalizör taşıma sistemi tasarlamak, kurmak ve devreye almaktı. Tüm sistem, katalizör bütünlüğünü koruyacak, aşınmayı en aza indirecek ve zorlu endüstriyel koşullar altında tozsuz sürekli çalışmayı sağlayacak şekilde tasarlanmıştır.
Sincan Uygur Özerk Bölgesi'nde bulunan Karamay rafinerisi, taze ve kullanılmış katalizörleri depolama siloları, katalizör hunileri ve reaktör birimleri arasında taşımak için en modern çözümü gerektiriyordu. Katalizör partiküllerinin aşındırıcı doğası, son derece düşük bozulma oranları gerekliliği ve tamamen kapalı, emisyonsuz bir taşıma süreci gereksinimi nedeniyle geleneksel mekanik taşıma yöntemleri uygun değildi. Shandong Headpowder Engineering Co., Ltd., bu zorlu özelliklere uygun yoğun faz pnömatik taşıma sistemini sağlamak üzere mühendislik, satın alma ve inşaat (EPC) yüklenici olarak seçildi. Sistem, katalizör tozunu bir boru ağı üzerinden itmek için yüksek basınçlı, düşük hızlı hava kullanarak yoğun, blok benzeri bir akış sağlar ve bu da partikül kırılmasını ve aşınmayı seyreltilmiş faz sistemlerine kıyasla büyük ölçüde azaltır. Bu yaklaşım, petrokimya katalizör taşımacılığı için özellikle önemlidir; çünkü küçük bir miktar ince parçacık oluşumu bile önemli işletme verimsizliklerine ve artan katalizör maliyetlerine yol açabilir.
Projenin temeli, 6 bar(g) kadar basınçta çalışan ve saatte 15 ila 25 ton arasında kontrollü bir hızda katalizörü taşıyan özel olarak tasarlanmış yoğun faz pnömatik taşıma devresidir. Sistem, yoğun faz taşıyıcıları veya blow tankları olarak bilinen bir dizi basınç kabını içerir; bu kablar sırayla basınçlandırılır ve katalizörün sürekli, darbeli akışını sağlamak için boşaltılır. Önemli bileşenler arasında, katalizör partiküllerinin aşındırıcı etkilerine dayanacak şekilde seramik kaplamalı, aşınmaya karşı dayanıklı borular; basınç altında güvenilir sızdırmazlık sağlayan yüksek performanslı kubbe valfler; ve basınç vericileri ile akış sensörlerinden gelen gerçek zamanlı geri bildirimlere dayanarak taşıma döngüsünü optimize eden gelişmiş PLC tabanlı kontrol mantığı yer alır. Sistem, 0.6 ila 1.2 g/cm³ aralığında kütle yoğunluğuna sahip ve genellikle 20 ile 150 mikron arasındaki parçacık boyut dağılımına sahip katalizörleri işleyecek şekilde tasarlanmıştır. Düşük hızdaki yoğun faz akış düzeni, parçacıklar arası ve parçacıklar ile duvar arasındaki çarpışmaları en aza indirir ve ağırlıkça %0.5’ten daha az bir aşınma oranı elde edilir; bu da petrokimya endüstrisindeki uzun mesafeli malzeme taşıma mühendisliği için kritik bir performans göstergesidir.
Bu projede ele alınan temel zorluklardan biri, son derece uzun taşıma mesafesi ve tüm yol boyunca istikrarlı, yoğun faz akışının sürdürülmesi gerekliliğiydi. Uzun boru hattı uzunlukları, basınç düşüşü, tıkanma olasılığı ve akış istikrarsızlığı riskini artırır. Shandong Headpowder Engineering Co., Ltd., boru hattı geometrisinin tasarlanmasında, güçlendirme istasyonlarının ve venturi enjektörlerinin optimize yerleştirilmesini içeren özel hesaplamalı akışkanlık dinamiği (CFD) modelleme ve akış simülasyon tekniklerini kullandı. Son boru hattı düzenlemesi, katkı maddesi akışını yeniden canlandırmak için az miktarda ek hava enjekte eden birden fazla ara güçlendiriciyi içerir ve bu sayede seyrelmiş faz koşullarına geçilmez. Bu patentli yaklaşım, sistemin hatın en uç noktasında bile yoğun faz tıkanıklık akışı deseniini sürdürmesine olanak tanır, tutarlı taşıma hızlarını korur ve tıkanıklıkları önler. Proje ayrıca, Xinjiang’daki kıta ikliminde soğuk havalarda çalışmak için ısı izleme sistemi ve kesinti sırasında katkı maddesinin oksidasyonunu önlemek için nitrojen temizleme sistemi gibi kapsamlı boru hattı destek yapısını da içeriyordu. Bu uzun mesafeli malzeme taşıma mühendislik çözümünün başarılı uygulanması, şirketin rafineri ortamındaki en zor toz lojistik zorluklarıyla başa çıkma konusundaki derin uzmanlığını göstermektedir.
Yoğun faz pnömatik taşıma sistemi, FCC katalizörlerinin, hidropiyasa katalizörlerinin ve petrol rafinerisinde kullanılan diğer özel tozların taşınması için özel olarak tasarlanmıştır. Karamay projesinde bu sistem, taze katalizörleri boşaltma istasyonundan ana depolama silo bataryasına ve ardından silolardan reaktör yapısının üstündeki katalizör ekleme hunisine aktarmak amacıyla kullanılır. Ayrıca, sistem, geri dönüşüm cihazından kullanılmış katalizörün çıkarılmasını ve kullanılmış katalizör depolama kutularına aktarılmasını da yönetir. Tüm süreç tamamen otomatikdir ve merkezi kontrol odasından uzaktan izleme ve kontrol sağlanır. Sistemin tasarımı, basınç tahliye valfleri, patlama diskleri ve aşırı basınç oluşmasını veya kazara sızıntıyı önleyen birleşik işlemler gibi birçok güvenlik özelliğini içerir. Yoğun faz teknolojisinin kullanımı, seyreltik faz sistemlerine kıyasla daha az sıkıştırılmış hava gerektirerek enerji tüketimini ve işletme maliyetlerini de azaltır. Petrokimya katalizör taşımaında, partiküllerin bütünlüğünü koruma ve ince parçaların oluşumunu azaltma yeteneği, doğrudan katalizör ömrünü uzatma, geri dönüşüm cihazından emisyonların azalması ve rafinerinin genel karlılığını artırma anlamına gelir. Sistem, çok az bakım geretiğiyle iki yıldan fazla süredir kesintisiz çalışmaktadır ve Shandong Headpowder mühendislik yaklaşımının güvenilirliğini ve sağlamlığını kanıtlamaktadır.
Shandong Headpowder Engineering Co., Ltd., genellikle Headpowder olarak bilinir, Çin’in Shandong Eyaleti’nde merkezi bulunan önde gelen bir mühendislik şirkasıdır ve yüksek performanslı toplu katı madde işleme çözümleri sunma konusunda küresel bir itibara sahiptir. Şirket, yoğun faz pnömatik taşıma sistemlerinin tasarımı, üretimi ve devreye alınması, tozlar için pnömatik taşıma sistemleri ve petrokimya, kimya, farmasötik, gıda ve maden endüstrileri için entegre malzeme işleme tesisleri konularında uzmanlaşmıştır. Headpowder’ın mühendislik ekibi, deneyimli proses mühendisleri, mekanik tasarımcılar ve otomasyon uzmanlarından oluşmakta olup, Orta Doğu, Güneydoğu Asya ve Avrupa’daki önemli projeler de dahil olmak üzere dünya çapında yüzlerce projeyi başarıyla tamamlamışlardır. Şirketin kendi test tesisi, tam ölçekli uygulamadan önce taşıma parametrelerinin pilot ölçekte doğrulanmasını sağlar ve her sistemin belirli malzeme özellikleri ve işlem koşullarına uygun şekilde optimize edilmesini garanti eder. Yenilikçiliğe büyük önem veren Headpowder, gelişmiş valf tasarımları, akış kontrol algoritmaları ve boru hattı aşınma azaltma teknikleri gibi yoğun faz taşıma teknolojisi alanında birden fazla patent sahibidir. Şirketin ISO 9001:2015 sertifikalı kalite yönetim sistemi, tüm projelerin güvenlik, güvenilirlik ve performans açısından en yüksek standartlara uygun olarak yürütülmesini sağlar. Katalizör taşıma, uzun mesafeli malzeme taşıma veya diğer toz işleme zorlukları gibi benzer yoğun faz pnömatik taşıma projeleri hakkında bilgi almak isterseniz, lütfen satış müdürüyle iletişime geçin: Manager Zhang. Manager Zhang ile WeChat üzerinden 15662777102 numaralı telefonla iletişime geçebilirsiniz ve hızlı yardım ve proje danışmanlığı alabilirsiniz (Manager Zhang, WeChat: 15662777102).
Karamay rafinerisinde katalizör taşımacılığı için yoğun faz pnömatik taşıma teknolojisinin uygulanması kararı, alternatif yöntemlere kıyasla birkaç önemli avantaj nedeniyle alındı. İlk olarak, sistemin kapalı yapısı, katalizör tozu emisyonlarının riskini ortadan kaldırıyor; bu da sıkı çevresel düzenlemelere uyum sağlamak ve güvenli bir çalışma ortamı sürdürmek açısından çok önemlidir. İkinci olarak, düşük hızlı, yüksek yoğunluklu akış deseni, partikül kaybını büyük ölçüde azaltarak katalizörün fiziksel bütünlüğünü ve etkinliğini korur. Bu, değiştirme maliyetleri yüksek olan değerli katalizörler için özellikle önemlidir. Üçüncü olarak, minimum bozulma ile uzun mesafelerde taşıma yapabilme yeteneği, esnek tesis düzenlemelerine olanak tanır ve performansı zarar vermeden depolama ve işleme birimlerinin ayrılmasını mümkün kılar. Dördüncü olarak, sistemin otomasyon ve uzak izleme yetenekleri, manuel müdahale ihtiyacını azaltır, operasyonel verimliliği ve operatör güvenliğini artırır. Belt konveyörleri veya kova asansörleri gibi mekanik konveyörlerle karşılaştırıldığında, yoğun faz pnömatik sistemler daha az bakım gerektirir, daha az hareketli parçaya sahiptir ve tıkanıklığa daha az yatkındır. Sistem aynı zamanda oldukça ölçeklenebilirdir; mevcut boru hattı ağına büyük değişiklikler yapmadan, ek üfleme tankları veya destek istasyonları eklenerek gelecekteki kapasite genişletmeleri mümkündür. Bu faktörler bir araya geldiğinde, yoğun faz pnömatik taşıma, dünya çapında petrokimyasal katalizör taşımacılığı uygulamaları için tercih edilen teknolojidir.
Karamay petrokimya tesisindeki yoğun faz pnömatik taşıma sistemi devreye alındığından beri sürekli olarak mükemmel performans göstermektedir. Sistem, ±2% tolerans içinde saatte 20 ton taşıma hızına ulaşarak rafinerinin üretim ihtiyaçlarını karşılamaktadır. Katalizör aşınma oranı ağırlıkça %0,3 olarak ölçülmüş olup, garanti edilen maksimum %0,5 seviyesinden önemli ölçüde düşük olduğundan katalizör maliyetleri belirgin şekilde azalmıştır. Sistemin enerji tüketimi, taşınan her ton katalizör için yaklaşık 0,8 kWh olup, aynı tesisde kullanılan seyreltilmiş faz sistemine göre %30 daha düşüktür. Boru hattı, 18 ay boyunca herhangi bir tıkanıklık olmadan çalışmış ve yoğun faz akış tasarımının sağlamlığını göstermiştir. Bakım gereksinimleri sınırlı olup, yalnızca aşınma kapları ve valf mühürlerinin periyodik kontrolüne indirgenmiştir. Proje, tasarım dondurulmasından son onaya kadar toplam 14 ay içinde plana uygun ve bütçe dahilinde tamamlanmıştır. Rafinerinin operasyon ekibi, sistemin güvenilirliği ve işletme kolaylığı konusunda yüksek memnuniyet bildirmiştir. Shandong Headpowder Engineering Co., Ltd., kesintisiz işletmeyi sağlamak amacıyla uzaktan teşhis ve yedek parça tedariki de dahil olmak üzere satış sonrası destek sunmaya devam etmektedir. Daha fazla bilgi veya belirli katalizör taşıma gereksinimlerinizi tartışmak için lütfen Zhang Yöneticisi ile doğrudan WeChat üzerinden 15662777102 numaralı telefonu arayın (Zhang Yöneticisi, WeChat: 15662777102).
Karamay yoğun faz pnömatik taşıma projesi, Shandong Headpowder Engineering Co., Ltd.’nin petrokimya endüstrisi için karmaşık ve yüksek performanslı malzeme işleme çözümleri sunma mühendislik yeteneklerinin bir kanıtıdır. Gelişmiş yoğun faz teknolojisini, titiz proje yönetimi ile katalizör özelliklerine derin bir anlayışı birleştirerek, şirket güvenilir, verimli ve çevre dostu bir sistem sağlamıştır ve bu sistem en zorlu operasyon gereksinimlerini karşılar. Bu vaka çalışması, uzun mesafelerde malzeme taşıma mühendisliği için, özellikle rafineri katalizörleri gibi aşındırıcı ve değerli tozlar için yoğun faz pnömatik taşımanın önemini açıkça göstermektedir. Mevcut katalizör işleme sistemlerini geliştirmek isteyen veya yeni tesisler tasarlamak isteyen şirketler, Headpowder’ın uzmanlığı ve kanıtlanmış deneyimi sayesinde fayda sağlayabilir. Bir proje danışmanlığı başlatmak veya detaylı bir teklif talep etmek istiyorsanız, lütfen WeChat üzerinden Manager Zhang ile iletişime geçin: 15662777102. Headpowder ekibi, başlangıçtaki fizibilite çalışmasından son montaj aşamasına kadar kapsamlı destek sağlayacaktır (iletişim: Manager Zhang, WeChat: 15662777102).
