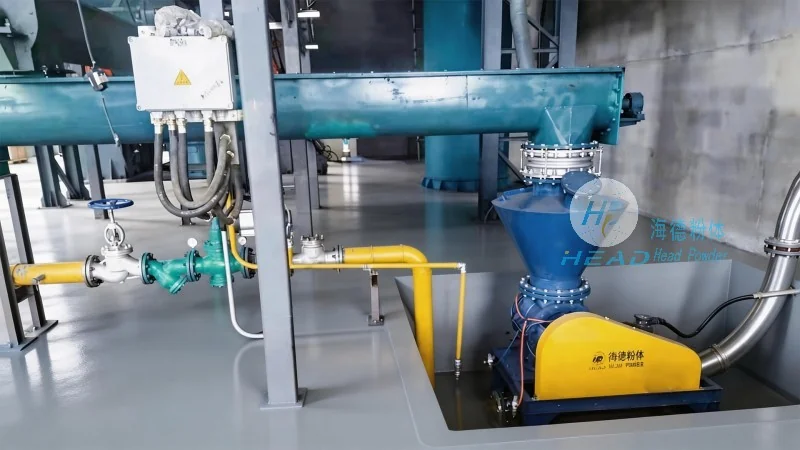

Hubei, Xiangyang’daki bir yapı malzemeleri şirketi için çimento klinker yoğun faz pnömatik taşıma projesinin vaka çalışması

Shandong Headpowder Engineering Co., Ltd. (marka adı: headpowder), Hubei Eyaleti, Xiangyang’da bulunan tanınmış yapı malzemeleri üreticisi için son derece verimli bir cement klincer yoğun faz pneumaik taşıma sistemini tamamladı. Bu proje, gelişmiş yoğun faz taşıma teknolojisinin aşındırıcı, yüksek sıcaklıkta kütük malzemeleri güvenilir bir şekilde işlemeyi ve enerji tüketimini ve ekipman aşınmasını en aza indirmeyi nasıl sağladığının örnek bir göstergesidir. Müşteri, büyük bir çimento ve yapı malzemeleri üreticisiydi ve fırın çıkış noktasından depolama silolarına 200 metreden fazla mesafede, 15 metrelik dikey kaldırma gerektiren sıcak çimento klincerini taşımak için sağlam bir çözüm istiyordu. Band konveyörleri veya kova asansörleri gibi geleneksel mekanik taşıma yöntemleri, klincerin yüksek sıcaklığı (150°C’ye kadar), keskin parça kenarları ve toz oluşumu nedeniyle önemli bakım zorluklarına yol açıyordu. Birkaç seçenek değerlendirildikten sonra, müşteri Headpowder’dan gelen yoğun faz pneumaik taşıma sistemini seçti; bu sistem, bu tür zorlu uygulamalar için en güvenilir ve ekonomik çözüm olarak kanıtlanmıştır.

Proje Genel Bakışı ve Temel Gereksinimler

Xiangyang yapı malzemeleri şirketi günde 5.000 ton çimento üreten bir hat işletiyor ve günlük yaklaşık 3.500 ton cement klincer üretiyor. Fabrika, klinceri soğutucu çıkış noktasından 180 metre uzaklıktaki dört beton siloya taşımak istiyordu; her bir silo kapasitesi 15.000 ton idi. Ana zorluklar şunlardı: (1) 80°C’den 150°C’ye kadar olan yüksek malzeme sıcaklığı; (2) klincerin aşındırıcı doğası nedeniyle geleneksel taşıma ekipmanlarının hızla aşınması; (3) toz sızıntısının olmaması gereken katı çevre düzenlemeleri; (4) 24/7 sürekli çalışma ve minimum arıza süresi. Headpowder mühendislik ekibi kapsamlı bir saha incelemesi yaptı ve standart basınçta (2.5-4 bar) sıkıştırılmış hava kullanarak malzemeyi sabit akış şeklinde boru içine iten özelleştirilmiş yoğun faz pneumaik taşıma sistemini tasarladı. Bu yöntem, seyreltilmiş faz sistemlerine kıyasla hava hızını önemli ölçüde azaltarak boru aşınmasını ve partikül bozulmasını azaltır. Sistem, saatte 80 ton taşıma kapasitesine, DN200 boru çaplarına ve 230 metre toplam boru uzunluğuna sahip olup, bükümlü borular da dahildir.

Cement Klincer İçin Headpowder’ın Yoğun Faz Pneumaik Taşıma Teknolojisi

Headpowder’ın yoğun faz pneumaik taşıma sistemi, çimento klincer, kuvars kum, uçucu kül ve diğer granüler yapı malzemeleri gibi kütük malzemeler için özel olarak tasarlanmıştır. Bu projede, patentli bir basınç kaplı (blow tank) ile cement klincer yoğun faz taşıma teknolojisi uygulandı; bu tank alt çıkış ve özel tasarlanmış hava enjeksiyon nozulu ile donatılmıştır. Sistem parti modunda çalışır: blow tank, bir huniden klincerle doldurulur ve sıkıştırılmış hava ile basınçlandırılır. Basınç belirlenen noktaya ulaştığında, çıkış valfi açılır ve malzeme sabit akış şeklinde boruya itilir. Bu yoğun faz taşıma yöntemi, malzemenin düşük hızda (genellikle 4-8 m/s) hareket etmesini sağlar ve yüksek katı-karbon oranını (ağırlıkça 30:1’e kadar) korur. Seyreltilmiş faz sistemlerine kıyasla, her ton malzeme için enerji tüketimi %40-50 azalır ve boru aşınması büyük ölçüde azalır. Headpowder’ın klincer yoğun faz taşıma sistemi ayrıca, malzeme özelliklerine göre gerçek zamanlı hava enjeksiyon hızını ayarlayabilen otomatik basınç kontrol döngüsünü de içerir; bu sayede klincer sıcaklığı veya nem içeriği değişse bile tutarlı akış sağlanır.

Kurulan Sistemin Önemli Avantajları

Hubei sahasına teslim edilen yoğun faz pneumaik taşıma çözümü, son altı ayda sürekli çalışma sonrasında mükemmel performans gösterdi. İlk olarak, sistem tüm aktarım noktalarında toz emisyonunun sıfır olmasını sağladı ve en katı çevre standartlarını karşıladı. İkinci olarak, boru aşınma hızı yılda 0.5 mm’nin altında ölçüldü ve taşıma hattının hizmet ömrü önemli ölçüde uzadı. Üçüncü olarak, taşınan klincer başına enerji maliyeti önceki mekanik taşıma sistemine kıyasla %35 azaldı. Dördüncü olarak, sistemin PLC tabanlı kontrolü, uzaktan izleme ve otomatik başlatma/durdurma işlemlerini sağlar; bu da manuel müdahale ihtiyacını azaltır. Müşterinin bakım ekibi, yoğun faz pneumaik taşıma sisteminin sadece blow tank contaları ve hava filtrelerinin rutin kontrolünü gerektirdiğini ve değerlendirme döneminde büyük arızaların olmadığını bildirdi. Bu vaka çalışması, Headpowder’ın yoğun faz pneumaik taşıma teknolojisinin zorlu endüstriyel ortamlarda çimento klincer ve diğer yapı malzemelerini taşımada ideal bir seçenek olduğunu açıkça göstermektedir.

Teknik Detaylar ve Ekipman Bilgileri

Xiangyang çimento fabrikasında kurulan tam sistem şunları içerir: yüksek dayanıklılıklı alaşımlı çelikten yapılmış 3.5 m³’lük blow tank, 4 bar basıncında 30 m³/dakika kapasitesine sahip vidalı kompresör, DN200 schedule 80 karbon çelik boru sistemi ve kritik aşınma noktalarda seramik kaplı bükümlü borular, dört siloya geçiş için ayrıştırıcı valf ve HMI dokunmatik ekranlı PLC kontrol paneli. Sistem, her silo üstünde taşınan malzemeyi almak ve taşıma havasını ayırmak için bir torba filtre de içerir. Toplam kurulum gücü 220 kW’dır ve sistem 75 dB(A) altında gürültü seviyesinde çalışır. Tasarımda taşıma mesafesi 230 metre, maksimum dikey kaldırma 15 metredir. Sistem, özel ısıya dayanıklı conta paketi ile 200°C’ye kadar malzeme sıcaklıklarını kabul edebilir. Çimento klincer yoğun faz taşıma uygulamasında, malzeme kütük yoğunluğu yaklaşık 1.2-1.5 ton/m³’tür ve partikül boyutu 0.5 mm ile 30 mm arasındadır; bu, modern döner fırınlarda üretilen klincer için tipik bir durumdur.

Proje Uygulaması ve Sonuçlar

Proje üç aşamada gerçekleştirildi: tasarım ve mühendislik (4 hafta), ekipman imalatı (8 hafta) ve saha kurulumu ve devreye alma (6 hafta). Headpowder mühendislik ekibi kurulum sırasında yerinde denetim yaptı ve müşterinin operatörlerini sistem işletimi ve bakımı konusunda eğitti. Devreye alma aşamasında, sistem saatte 80 ton kapasitede test edildi ve 28:1 taşıma oranı elde edildi. Müşterinin proje yöneticisi, Headpowder’ın yoğun faz pneumaik taşıma sisteminin sadece beklentileri karşılamakla kalmayıp, özellikle malzeme işleme stabilitesi ve toz kontrolü açısından beklenenleri aştığını belirtti. Sistem, 24 saat/7 gün çalışır ve kullanılabilirlik oranı %99.5’tir. Bu başarılı vaka üzerine, müşteri zaten depolama kapasitesini artırmak için ikinci bir sistem siparişi verdi. Bu çimento klincer yoğun faz taşıma projesi vaka çalışması, yapı malzemeleri şirketlerinin malzeme işleme sistemlerini geliştirmek isteyenler için güçlü bir referans niteliğindedir.

Headpowder ile İletişim Bilgileri

Çimento klincer, yapı malzemeleri granüller veya diğer kütük katı maddeler için yoğun faz pneumaik taşıma sistemleri hakkında daha fazla bilgi için, Shandong Headpowder Engineering Co., Ltd.’nin deneyimli ekibiyle iletişime geçin. Şirketin profesyonel mühendisi Bay Zhang (Yönetici Zhang), özel proje gereksinimleriniz hakkında görüşme yapabilir. Onunla WeChat üzerinden 15662777102 numaralı telefonuyla iletişime geçebilirsiniz. Headpowder, Çin’in Shandong şehrinde merkezleşmiştir ve dünya genelindeki çimento, yapı malzemeleri, kimya ve metalurji endüstrilerinde birçok yoğun faz pneumaik taşıma projesini başarıyla tamamlamıştır. Çimento klincer, kireçtaşı, kum veya diğer granüler malzemeleri taşımak istiyorsanız, Headpowder özel çözümler sunar ve kanıtlanmış güvenilirlik sağlar.
