Gansu, Lanzhou’daki bir petrokimya şirketi için katalizör partiküllerinin pozitif basınçlı pnömatik taşıma sistemi üzerine vaka çalışması

Proje Vaka Çalışması: Gansu Eyaleti, Lanzhou’daki bir Petrokimya Şirketi İçin Katalizör Partiküllerinin Pozitif Basınçlı Pnömatik Taşımacılığı

Bu vaka çalışması, Çin’in Gansu Eyaleti, Lanzhou’da bulunan büyük bir petrokimya şirketi için uygulanan başarılı bir katalizör partikül pozitif basınçlı pnömatik taşımacılım sisteminin detaylı teknik özeti sunmaktadır. Proje, Çin’in Shandong bölgesinde merkezi olan ve gelişmiş toplu malzeme işleme çözümleri konusunda uzmanlaşmış Shandong Headpowder Engineering Co., Ltd. tarafından tasarlanmış ve gerçekleştirilmiştir. Bu projenin temel amacı, petrokimya tesisindeki depolama alanından reaktör besleme noktasına katalizör partiküllerini güvenilir, verimli ve güvenli bir şekilde taşımak oldu. Katalizör partiküllerinin aşındırıcı doğası, toz emisyonunu önlemek için tam kapsamlı koruma gerekliliği ve tesis düzeni üzerinden esnek bir yönlendirme yolunun gerekliliği nedeniyle, palet taşıma sistemleri veya kova asansörleri gibi geleneksel mekanik taşımacılık yöntemleri uygun değildi. Pozitif basınçlı pnömatik taşımacılık en iyi çözüm olarak ortaya çıktı; kapalı boru hattı taşımacılığı, düşük bakım gereksinimleri ve yüksek sıcaklıkta ve kırılgan malzemeleri bozulmadan taşıma yeteneği sunar.

Temel Ürün Uygulaması: Katalizör Taşımacılığı Vaka Çalışması

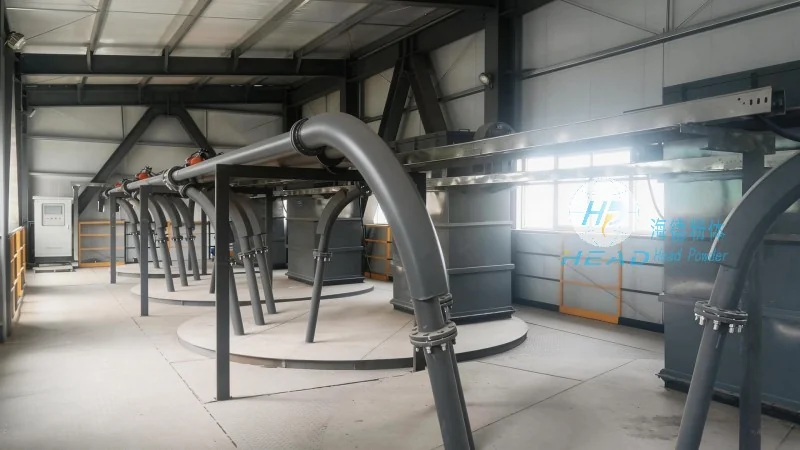

Bu proje, petrokimya endüstrisindeki katalizör taşımacılığı vaka çalışmasının bir örneği olarak, Headpowder mühendisliğinin özel teknolojisinin etkinliğini göstermektedir. Sistem, ortalama parça boyutu 50 ila 150 mikron arasında, kütle yoğunluğu yaklaşık 0.7 ila 0.9 g/cm³ ve nem içeriği %1’in altında olan zeolit tabanlı katalizör partiküllerini özellikle işler. Katalizör malzemesi kırılgan olup, taşıma sırasında herhangi bir mekanik darbe veya aşırı hız, toz oluşumuna neden olabilir ve katalitik aktiviteyi azaltarak işletme maliyetlerini artırabilir. Headpowder mühendisliği, nispeten düşük gaz hızları (genellikle 4–8 m/s) ve yüksek katı-gaz oranlarıyla çalışan yoğun faz pozitif basınçlı pnömatik taşımacılık yöntemi kullanarak bu zorluğu aşmıştır. Bu yaklaşım, partiküllerin ayrışmasını en aza indirirken, saatte 8 ton kadar tutarlı akış hızını korur. Bu kurulumdaki taşımacılık mesafesi yatay olarak yaklaşık 320 metredir, dikey kaldırma mesafesi 18 metredir ve altı adet 90 derece bükülme bulunmaktadır. Boru hattı, 6 mm duvar kalınlığına sahip aşınmaya dayanıklı paslanmaz çelikten (304L) yapılmıştır ve bükümlerde değiştirilebilir seramik kaplamalar ile hizmet ömrünü uzatılmıştır. Sistem, basınç, akış hızı ve malzeme seviyesinin gerçek zamanlı izlenmesini sağlayan insan-makine arayüzüne entegre edilmiş programlanabilir mantık kontrolcüsü (PLC) ile kontrol edilir. Bu katalizör taşımacılık vaka çalışması, kırılgan ve aşındırıcı katalitik malzemeler için yoğun faz taşımacılığının uygulanabilirliğini göstermek amacıyla sektör meslektaşlarıyla paylaşılmıştır.

Teknik Öne Çıkarıcı: Granüler Malzemelerin Pozitif Basınçlı Pnömatik Taşımacılığı

Lanzhou projesinde kullanılan pozitif basınçlı pnömatik taşımacılım sistemi, petrokimya sektöründe granüler malzemelerin işlenmesindeki Headpowder mühendisliğinin yeteneğinin öncü bir örneğidir. Vakum veya negatif basınç sistemlerinden farklı olarak, pozitif basınç sistemi sıkıştırılmış hava (veya gerekirse inert gaz) kullanarak malzemeyi tek bir besleme noktasından birden fazla boşaltma noktasına taşır. Bu kurulumda hava kaynağı, 0.6 MPa basıncında 45 m³/dakika kapasitesine sahip bir vidalı kompresördür; soğutmalı hava kurutucu ve çok aşamalı filtreleme sistemi ile yağsız, kuru sıkıştırılmış hava sağlanır. Besleme cihazı, hava sızıntısını ve malzeme geri akışını en aza indiren özel bir rotor profiliye sahip döner hava kilidi valfidir; ayrıca malzemeyi boru hattına hızlandırmak için venturi tipi enjektör kullanılır. Sistem, tehlikeli bir alanda (Bölge 1, Grup IIB, T3) çalışacak şekilde tasarlanmıştır; yakınında yanıcı gazlar bulunduğu için tüm elektrik bileşenleri patlama önleyici olarak tasarlanmıştır. Pnömatik sistem, ince partiküllerin taşınması sırasında oluşan elektrostatik yükleri dağıtmak için statik topraklama kayışlarına sahiptir. Headpowder mühendisliği, detaylı mühendislik tasarımı, ekipman imalatı, kurulum denetimi, devreye alım ve operatör eğitimi dahil olmak üzere tam hizmet sunmuştur. Proje 12 aylık bir sürede tamamlanmış ve sistem üç yıldan fazla süredir minimum arıza ile kesintisiz çalışmaktadır. Bu projede gösterilen petrokimya malzeme taşımacılığı mühendisliği uzmanlığı, rafineri ve kimya sektöründeki diğer müşteriler tarafından tanınmış ve Çin’in diğer bölgelerinde benzer sistemler için tekrar siparişler alınmıştır.

Endüstri Uygulaması: Petrokimya Malzeme Taşımacılığı Mühendisliği

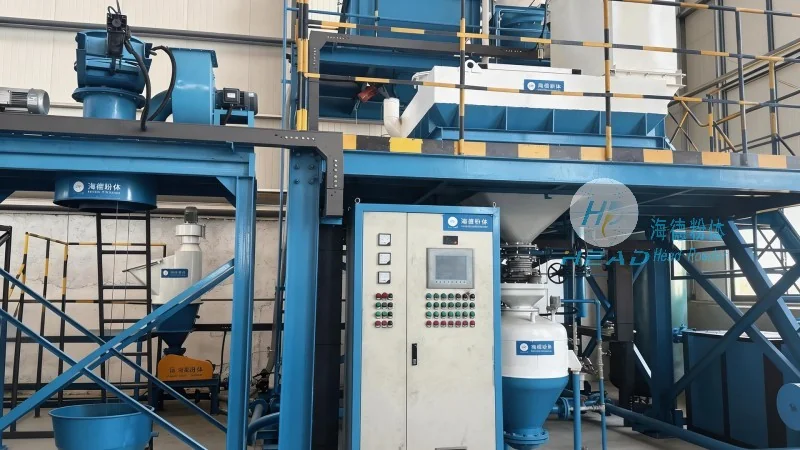

Headpowder mühendisliği tarafından Lanzhou tesisi için sağlanan petrokimya malzeme taşımacılığı mühendisliği, katalizör taşımacılım sisteminin ötesine geçer. Şirket, pnömatik taşımacılım hattını mevcut tesis altyapısıyla entegre etmek için kapsamlı bir yer araştırması, fizibilite çalışması ve proses tasarımı yaptı. Malzeme işleme sistemi, 200 m³ kapasiteli bir depolama silosu, titreşimli besleyici ile donatılmış bir boşaltma kovası ve katalizörün üç reaktör tankından birine yönlendirilmesini sağlayan bir dizi ayırıcı valf içerir. Tüm sistem, yakınında yanıcı gazların bulunduğu Bölge 1 (Grup IIB, T3) olarak sınıflandırılan tehlikeli bir alanda çalışacak şekilde tasarlanmıştır. Bu nedenle tüm elektrik bileşenleri patlama önleyici olarak tasarlanmıştır ve pnömatik sistem, oksidasyon veya yanma riskini ortadan kaldırmak için nitrojen gazı kullanır. Boru hattı, ince partiküllerin taşınması sırasında oluşan elektrostatik yükleri dağıtmak için statik topraklama kayışlarına sahiptir. Headpowder mühendisliği, detaylı mühendislik tasarımı, ekipman imalatı, kurulum denetimi, devreye alım ve operatör eğitimi dahil olmak üzere tam hizmet sunmuştur. Proje 12 aylık bir sürede tamamlanmış ve sistem üç yıldan fazla süredir minimum arıza ile kesintisiz çalışmaktadır. Bu projede gösterilen petrokimya malzeme taşımacılığı mühendisliği uzmanlığı, rafineri ve kimya sektöründeki diğer müşteriler tarafından tanınmış ve Çin’in diğer bölgelerinde benzer sistemler için tekrar siparişler alınmıştır.

Şirket Profili ve İletişim Bilgileri

Shandong Headpowder Engineering Co., Ltd. (headpowder), Çin’in Shandong bölgesinde merkezi olan ve toz ve granüler malzemeler için pnömatik taşımacılım sistemlerinin tasarımı, imalatı ve kurulumuna odaklanan profesyonel bir mühendislik şirketidir. Şirketin teknik ekibi, petrokimya, kimya, farmasötik, gıda ve yapı malzemeleri sektörlerinde geniş deneyime sahiptir. Headpowder mühendisliği, belirli malzeme özellikleri, taşımacılık mesafeleri ve çevresel kısıtlamaları göz önünde bulunduran özel çözümler sunar. Lanzhou katalizör partikül pozitif basınçlı pnömatik taşımacılım projesinin başarılı tamamlanması, şirketin kaliteli, güvenilir ve güvenli toplu malzeme işleme sistemleri sunma yeteneğini göstermektedir. Katalizör taşımacılım çözümleri, pozitif basınçlı granüler taşımacılım sistemleri veya petrokimya malzeme taşımacılığı mühendisliği hakkında daha fazla bilgi almak için lütfen proje yöneticisi Bay Zhang’ı WeChat üzerinden 15662777102 numarasıyla doğrudan iletişime geçin. Bay Zhang, teknik özellikler, proje referansları ve potansiyel işbirliği fırsatları hakkında görüş alabilir. Headpowder mühendisliği, malzeme taşımacılığı ihtiyaçlarınız için özel çözümler sunmayı ummaktadır.
